Maschinenausrichtung mit den LineLazer-Sensoren
LineLazer ist eine Präzisionslösung für die Wellenausrichtung zur Verwendung mit dem Datenanalysator Leonova Diamond® oder mit der SPM LineLazer-App. Dieses doppelte Lasersystem für eine schnelle und zuverlässige Wellenausrichtung ist für die meisten Maschinenkombinationen geeignet - horizontal, vertikal oder flanschmontiert, mit gekoppelten oder entkoppelten Wellen.
LineLazer-Ausrichtsensoren
Die IP65 eigestuften Ausrichtsensoren verwenden digitale Signalverarbeitung, die einfach und automatisch von störenden Lichtquellen unterscheidet. Hochpräzise lineare CMOS-Bildsensoren bieten maximale Genauigkeit. Die Sensoren kommunizieren über Bluetooth und ermöglichen so eine problemlose Wellenausrichtung.
LineLazer Ausrichtungs-App
Zur effizienten und benutzerfreundlichen Laserausrichtung rotierender Anlagen. Die LineLazer App, die für die Verwendung mit den LineLazer-Präzisionssensoren für die Wellenausrichtung entwickelt wurde, sorgt für einen reibungsloseren Ausrichtungsprozess als je zuvor. Die LineLazer-App führt den Benutzer auf intuitive Weise durch den Ausrichtungsprozess. Mit einer optisch ansprechenden Oberfläche bietet sie eine einfache Anleitung für die Fußkorrekturen, die erforderlich sind, um eine perfekt ausgerichtete Maschine zu erzielen. Die LineLazer-App ist für Windows-, iOS- und Android-Geräte verfügbar und kann kostenlos im AppStore und bei Google Play heruntergeladen werden.
Zuverlässige und problemlose Maschinenausrichtung
Hochpräzise Zweiachsen-Inklinometer messen jederzeit den Drehwinkel beider Detektoreinheiten. Dies ermöglicht Messungen im vollautomatischen Modus mit viel weniger als einer halben Wellenumdrehung. Das System wird mit robusten Aluminiumhaltern und verlängerbaren Ketten für Wellen mit einem Durchmesser von bis zu 480 mm (18 Zoll) geliefert.
Das LineLazer Alignment Kit (zusammen mit Leonova Diamond) führt Ausrichtungsberechnungen für horizontale sowie vertikale oder flanschmontierte Maschinen durch. Überprüfung von Kippfuß, Kompensation für die Wärmeausdehnung und Toleranzgrenzen sind integriert. Der Schweregrad der Fehlausrichtung wird in grün-gelb-rot angezeigt. Die Funktion "Fußsperre" bietet automatisch alternative Ausrichtungskorrekturen, wodurch der Ausrichtungsvorgang schnell und einfach ist.
.
Durch Klicken auf "Senden" erklären Sie sich damit einverstanden, dass Ihre Nachricht und Ihre persönlichen Daten per E-Mail an relevante Empfänger bei SPM Instrument gesendet werden. Sie erklären sich hiermit auch damit einverstanden, dass SPM Instrument und seine Tochterunternehmen Zugriff auf die von Ihnen bereitgestellten Informationen haben und dass diese Daten auf unserem E-Mail-Server gespeichert werden. Die Daten werden nicht auf andere Weise gespeichert. Wir werden diese Informationen nicht verwenden, um Sie in anderen als den in Ihrer Anfrage angegebenen Angelegenheiten zu kontaktieren. Wir werden Ihre Daten nicht an Dritte weitergeben.
Technische Übersicht
Die Ausrichtsensoren sind bis auf die Position der Laserdiode und des Knopfes zur Einstellung des Lasers am 'M'-Sensor identisch. Die Sensoren kommunizieren drahtlos über Bluetooth mit Leonova Diamond.
Die Ausrichtsensoren bieten maximale Genauigkeit durch Verwendung eines gespreizten Laserstrahls in Kombination mit einem 28,7-mm-Detektor. Durch digitale Filterung kann der Laserstrahl von störenden Lichtquellen unterschieden werden. Beide Ausrichtsensoren sind Sender/Detektoren.
Die Ausrichtsensoren verfügen über hochpräzise Zweiachsen-Inklinometer, die jederzeit den Drehwinkel beider Ausrichtsensoren messen. Dies ermöglicht die Messung im vollautomatischen Modus mit viel weniger als einer halben Wellenumdrehung. Die Messergebnisse werden in 100stel Millimetern oder 1000stel Zoll angezeigt
.
- Messbereich: bis zu 10 m
- Firmware: eingebaute Eigendiagnose und Funktionen zur Kalibrierung, Signalverarbeitung
- Interne Batterien: Li-Ion, wiederaufladbar
- Betriebszeit: > 12 Stunden normaler Gebrauch
- Betriebstemperatur: –10 bis +50 ° C (14 bis 122 ° F)
- Steckertyp: Mini-B USB für Kommunikation und Akkuladung
- Kommunikation: Bluetooth v4.0 Klasse II
- Gehäuse: PC Kunststoff/eloxiertes Aluminium
- Schutz: IP65
- Abmessungen: LLS10; 86 x 81,5 x 40 mm (3,4 x 3,2 x 1,6 Zoll) LLM10; 86 x 81,5 x 46 mm (3,4 x 3,2 x 1,8 Zoll)
- Gewicht: ca. 230 g
Zubehör

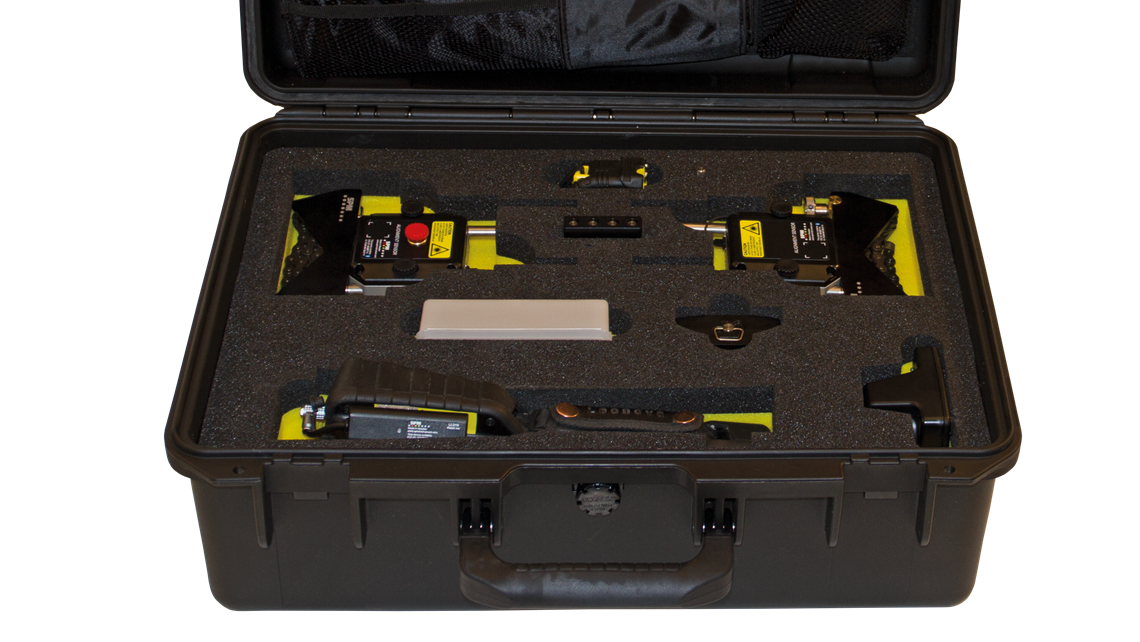

Das LineLazer Alignment Kit
Enthält Ausrichtsensoren, robuste Aluminiumhalterungen, verlängerbare Ketten, Stangen, Batterieladegerät, Kabel, Bluetooth-Dongle und Maßband. Eine praktische Tragetasche ist optional. Das Kit eignet sich für eine Vielzahl von Anwendungen, z. B. Kompressoren, Getriebe, Generatoren und Pumpen.
Passplatten
Massive, hochwertige Edelstahl-Passplatten werden einzeln geliefert und mit ihrer Stärke markiert. Die Passplatten werden in 10er-Packs und in verschiedenen Koffern geliefert, um die Verwendung zu vereinfachen. Hochwertig, genau und individuell gekennzeichnet, verkürzen sie die Zeit für die Maschinenausrichtung auf ein absolutes Minimum. Weiterlesen.
